Cortador Automatico de Hojas Graphtec ASC
Alimentador y procesador contÍnuo de hojas automático.
Graphtec ASC
Sistema de alimentación automatica para corte bajo demanda.

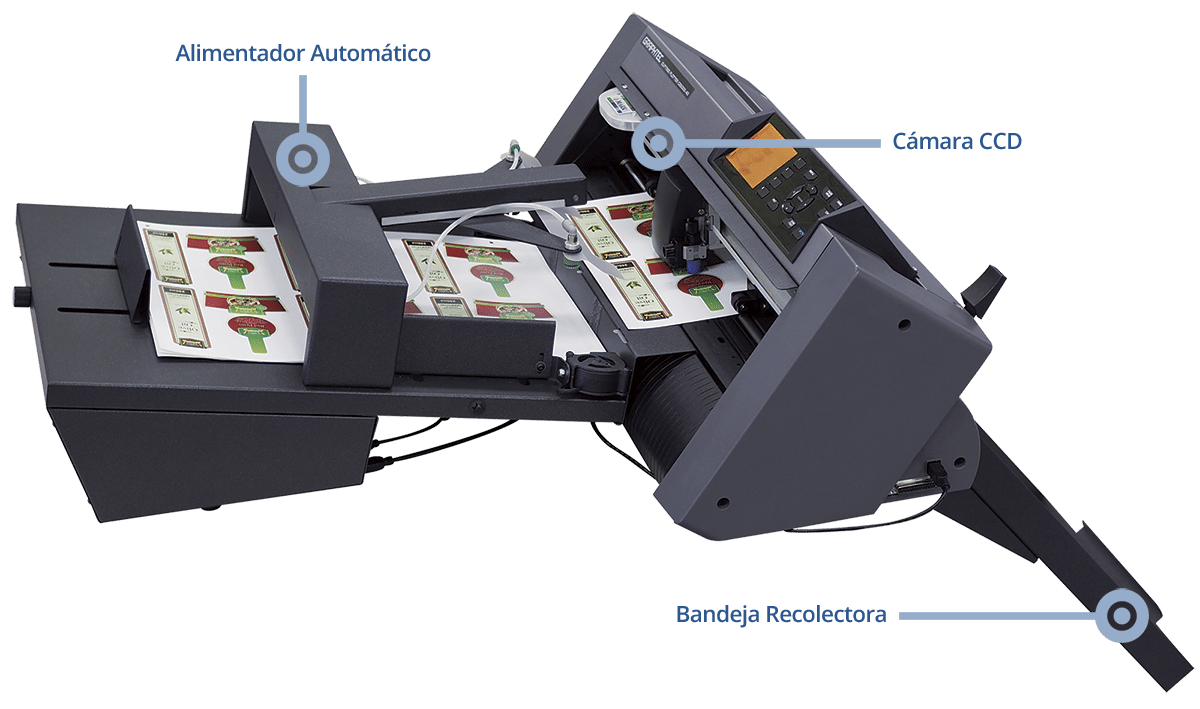

Graphtec ASC es el cortador automático de hojas de Graphtec, es la solución perfecta a sus necesidades de corte rápido y automatizado. Incorpora un sistema de succión que permiten la alimentación automática de hojas y una cámara especial para la lectura de las marcas de corte y registro. Es una excelente solución para aplicaciones de impresión y corte de etiquetas, invitaciones, tarjetas de presentación, así como para el corte independiente.
UNIDAD DE ALIMENTACIÓN AUTOMÁTICA DE HOJAS F-MARK2 PARA EL CE7000-40
Características Generales

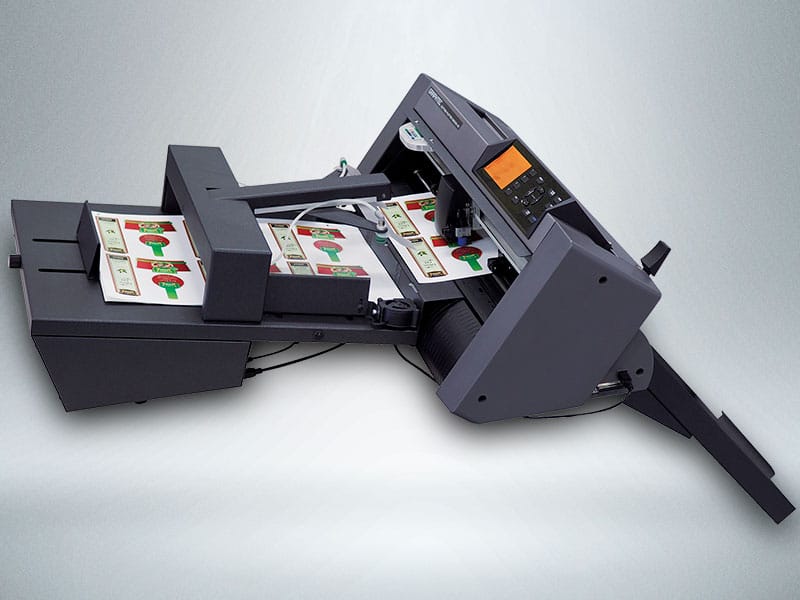

La unidad del alimentador automático de hojas F-MARK2 para el CE7000-40 está diseñada para alimentar y cortar automáticamente el tamaño de los medios de corte de hasta 13 "x 9" sin la necesidad de un operador. Un brazo con ventosas levanta el medio de la bandeja de suministro y lo coloca en la cortadora. El software incluido y la cámara CCD alinean con precisión los medios para el corte de contorno / perforación de gráficos preimpresos, liberando eficientemente la mano de obra para otras tareas. Una vez completada, cada hoja cae perfectamente en la bandeja de salida. Se pueden cargar hojas adicionales del mismo diseño durante el corte sin reenviar el trabajo desde una computadora, lo que mejora aún más la productividad.
Puede manejar hasta 200 hojas (dependiendo del grosor) de los medios en un ciclo continuo pero con la capacidad de agregar más hojas según sea necesario sin interrumpir el proceso de corte. Esta es una capacidad que consideramos que diferencia el alimentador automático de hojas F-Mark2 de cualquier sistema de alimentación de hojas comparable.
450 gramos de fuerza descendente permiten a los usuarios producir series pequeñas y medianas de: etiquetas, tarjetas de presentación, ropa de transferencia de calor y más. Con los tipos de archivo Adobe Illustrator y CorelDraw EPS, simplemente agregue marcas de registro a su diseño e impórtelo al software iMark Plus para obtener resultados rápidos y de alta calidad.
Corte las etiquetas y reduzca el tiempo con la nueva unidad de alimentación automática de hojas Graphtec F-MARK2 para el CE7000-40
FMARK-2

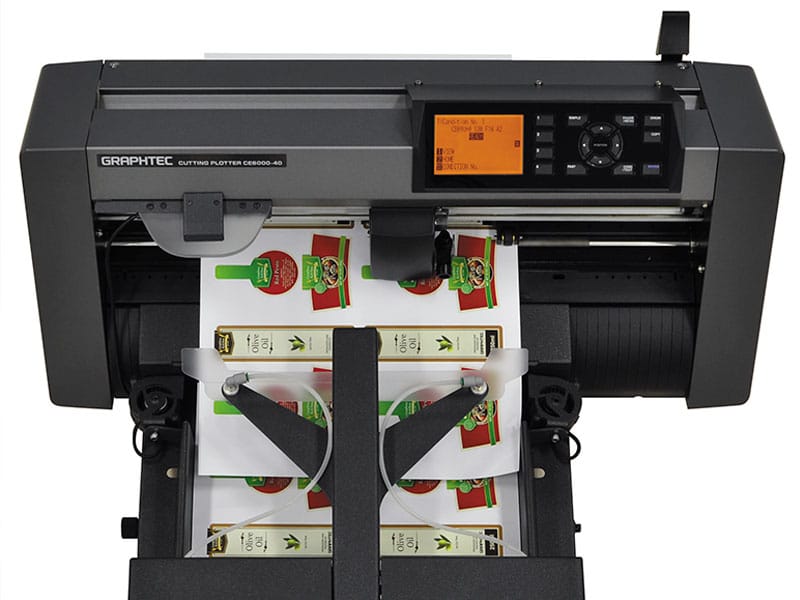

El Alimentador Automático de Hojas Graphtec F-Mark2 para la CE7000-40 está diseñado para alimentar automáticamente y cortar contornos tamaños de papel de hasta 13 "x 19" sin la necesidad de un operador. Equipada con tecnología de cámara iMark CCD de precisión, la cámara CCD permite una lectura rápida de las marcas de recorte con un grado de precisión de 0.2 mm.
Puede manejar hasta 200 hojas (dependiendo del grosor) de los medios en un ciclo continuo pero con la capacidad de agregar más hojas según sea necesario sin interrumpir el proceso de corte. Esta es una capacidad que consideramos que diferencia el alimentador automático de hojas Graphtec F-Mark2 de cualquier sistema de alimentación de hojas comparable.
Eficiencia de Producción

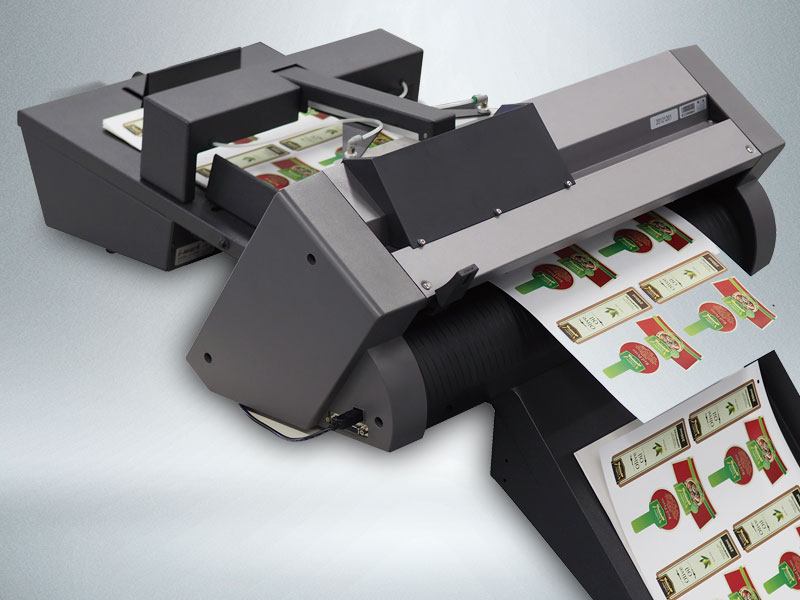

El alimentador automático de hojas vuelve a cargar el material en el plotter de corte automáticamente. El proceso de corte se ejecuta repetidamente con la sustitución de los medios. Permite mejorar significativamente la productividad al cortar una gran cantidad de medios con los mismos patrones. Los siguientes pasos se repiten automáticamente hasta que se realice el número especificado de copias.
Registro Perfecto
La alineación perfecta de la hoja se logra a través de la lectura de la marca de recorte para cada hoja individual, con una cámara equipada con tecnología Automatic Cutter Cutter que realiza los ajustes de la marca de recorte en una fracción de segundo. Los algoritmos de software compensan cualquier distorsión del proceso de impresión para permitir un corte preciso con un sangrado mínimo. También hay una opción para cortar líneas perforadas durante la creación de archivos.
Alimentación Automatica de Hojas
- Carga y procesamiento continuo de hojas SIN MANOS.
- El software dedicado garantiza una alineación EXACTA.
- CCD CAMERA escanea rápidamente marcas de registro de 2 puntos.
- CONTORNO Y CORTE PERFORADO de gráficos impresos.
- Agregue hojas adicionales al alimentador SIN ENVIAR el trabajo.
Especificaciones Técnicas
| Unit | Description | |
|---|---|---|
| Whole System | Supported standard sized media |
8.5" x 11" |
| Interface to PC | Single port of USB (The USB hub to connect the auto feeder unit and cutter unit is included.) | |
| Power source | 100 to 240 V AC (required three power outlets) | |
| Operating environment | Temperature: 50 to 95 ºF, Humidity: 35 to 75 % RH (non-condensing) |
|
| Size | When the entire system is installed on a table - Size of portion above desk: approx. W 26.5” x D 32.25” x H 10.5” - Size of portion below desk: approx. W 26.5” x D 15” x H 16.5” * The CE7000-40 is placed on the edge of the table. Refer to the illustration. |
|
| Weight |
Approx. 55 lb (25 kg) |
|
| Auto Feeder Unit |
Supported Media | Width: 10.63" to 13.78", Length: 8.27" to 19.69"
Width: 270 to 350 mm, Length: 210 to 500 mm Up to 350 g/m2 |
| Capacity of Exit Tray | Up to 200 sheets or up to 1.37 in (35mm) height (varies by the material, thickness, and condition of media) | |
| Interface | USB 2.0 | |
| Power Source | AC adapter, 100 - 240 V AC, approx. 60 VA at output power | |
| Digital Cutting Software |
Supported OS | Windows 10, 8.1, 8, 7 |
| Contour cutting data format | Ai (saved as Ai 8) and EPS | |
| Cutter Unit | Cutting Speed | Max. 600mm/s 24” ips in all directions |
| Acceleration | Max. 69 ft 6.64 in/s2 (21.2 m/s2) (2.2 G) at 45º direction | |
| Cutting force | Max. 4.41 N (450 gf) with CE7000-40 | |
| Compatible Stardards | UL, cUL, CE mark, RoHS Directive | |
| Power Source | 100 - 240 V AC | |
| Power Consumption | Max. 120 VA | |
Presentación en PDF
Descarga la presentación en PDF del plotter Graphtec ASC.
APLICACIONES DEL GRAPHTEC ASC
No tiene un equipo de cama plana? No hay problema. El Graphtec FC9000 cuenta con un sistema de alimentación rediseñado que ha mejorado en gran medida las capacidades de corte de los tipos de medios finos y gruesos.
- Etiquetas.
- Prendas personalizadas.
- Transferencia térmica.
- Etiquetado de empaque.
- Tarjetas de presentación.
- Pop.
- Papel para decoración.
- Corte a contorno.
- Suaje a medida.
- Suajado automático.
